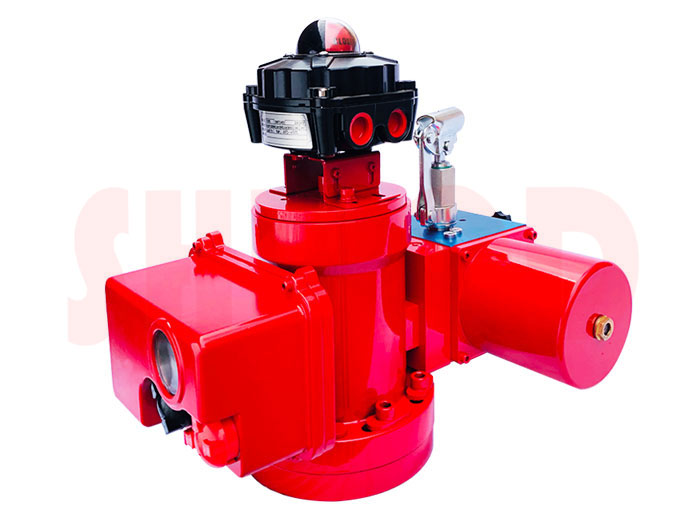

螺旋擺動缸電液執行器
來源：上海沃電閥門科技有限公司?? 作者：電動蝶閥球閥執行器廠家?? 點擊量：5404
品牌：上海沃電
驅動能源: 電液執行器
型號: FDS3系列
標準: 國標
壓力環境: 常壓
加工定制: 是
產品用途: 石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備
驅動能源: 電液執行器
型號: FDS3系列
標準: 國標
壓力環境: 常壓
加工定制: 是
產品用途: 石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備
聯系客服 13917586261
【產品概述】
螺旋擺動缸電液執行器是采用螺旋擺動缸，為上海沃電FDS3系列智能型電液執行器，能實現自動回轉功能，自帶超負荷安全保護，可在現場/遠程進行閥門開、關操作，可選擇調節型以及開關型控制模式，現場帶閥門開度顯示以及全開全關位置指示，故障報警指示等功能。

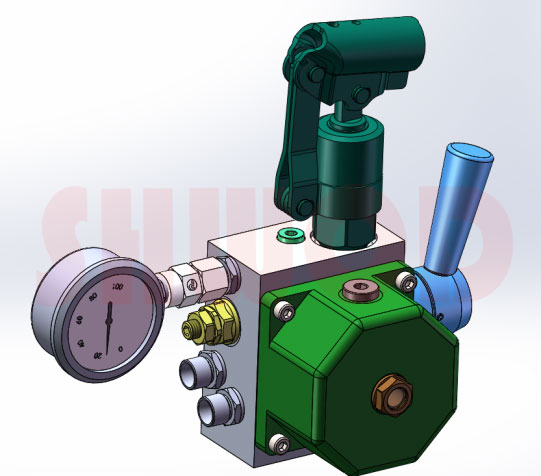

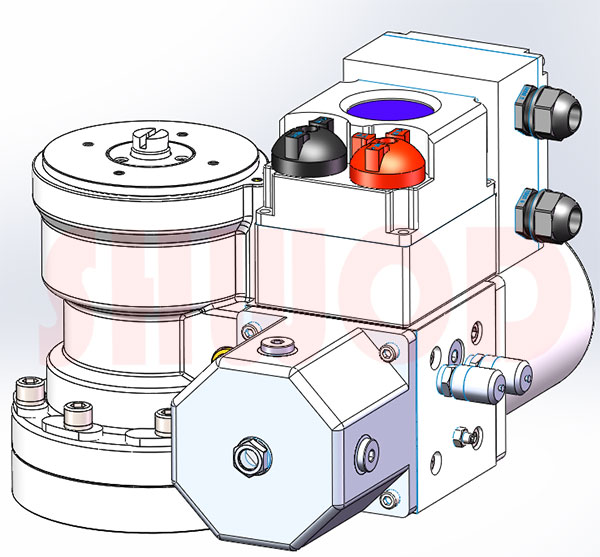

FDS3系列智能型電液執行器三維外形示意圖
【設備特點】
● 集成一體化設計，自帶電液動力源、執行器和電控箱，體積小，無需外接液壓管路；
● 模塊化設計，可以靈活組合不同功能和規格，滿足負載和實際工況的要求
● 靈活的安裝方式，即可整體安裝，也可分體式安裝，適應復雜的現場情況
● 采用雙向泵做動力源，系統回路簡單，可靠性高，功耗小，維護成本低
● 液壓動力傳輸，輸出力矩大，傳遞效率高，可過力矩保護
● 就地控制和遠程控制
● 多種電制和電源可選，寬環境溫度適應范圍
● 全開、全關和閥位狀態反饋功能

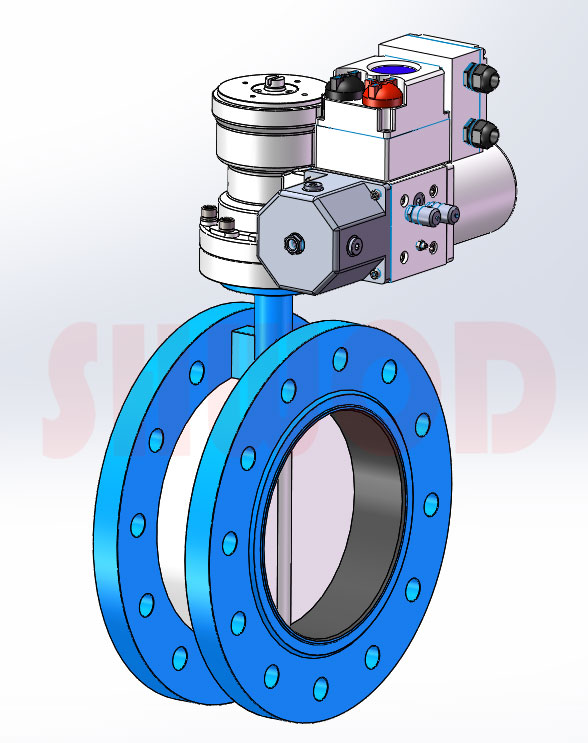

FDS3系列智能型電液執行器和法蘭蝶閥示意圖
【技術參數】
| 型號 | FDS3系列 | |
| 1 | 產品類型 | 智能型角行程電液執行器 |
| 2 | 工作扭矩 | 125N.M~16000N.M |
| 3 | 行程角度 | 0~90° |
| 4 | 啟閉時間 | 2S~70S |
| 5 | 防護等級 | IP56/IP67 |
| 6 | 動作類型 | 開關型/調節型 |
| 7 | 電機功率 | 350W~750W |
| 8 | 電機電制 | 220VAC，50Hz（或380V AC 50Hz，或其它） |
| 9 | 電機轉速 | 2800 r/rev |
| 10 | 油泵排量 | 0.27cc/rev~0.88cc/rev |
| 11 | 油泵額定壓力 | 13.5MPa |
| 12 | 油泵最高壓力 | 16MPa |
| 13 | 油泵輸出流量 | 0.6L/min~2.4L/min（@13.5MPa） |
| 14 | 執行器工作腔容積 | 26ml~1800ml |
【供貨范圍】
【設備組成】

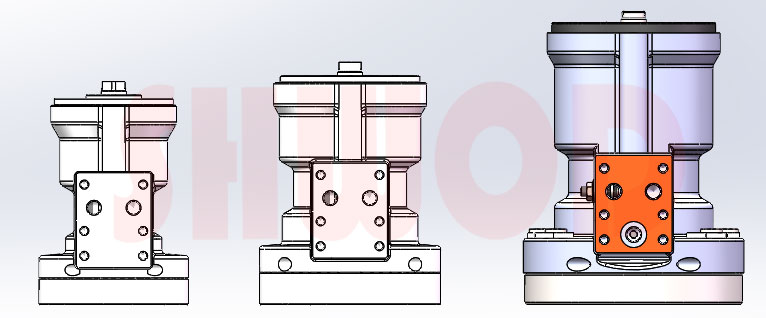

500N.M/1000 N.M /2000 N.M螺旋擺動缸

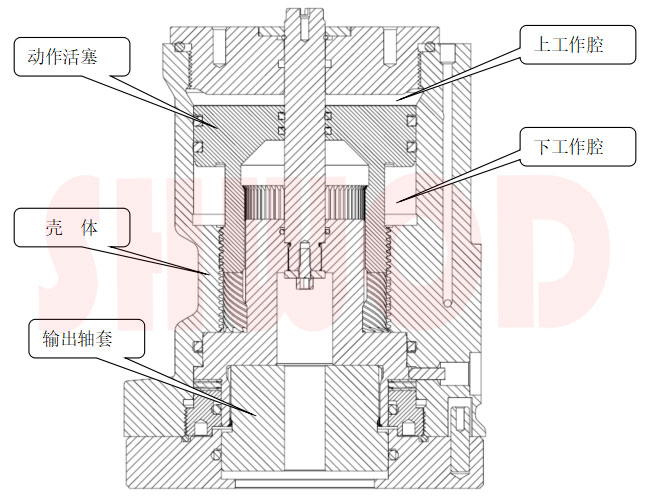

螺旋擺動缸內部結構圖
【友情提示】上海沃電自動化儀表有限公司專業生產銷售各類電動蝶閥、電動球閥、電動閘閥等電動閥門、電動執行器、電液動執行器、電液動閥門、氣動閥門，上海沃電秉承“誠信為本，客戶至上”的企業宗旨，專業為您提供規格型號齊全、質量穩定、價格合理的螺旋擺動缸電液執行器產品，歡迎前來咨詢報價。
