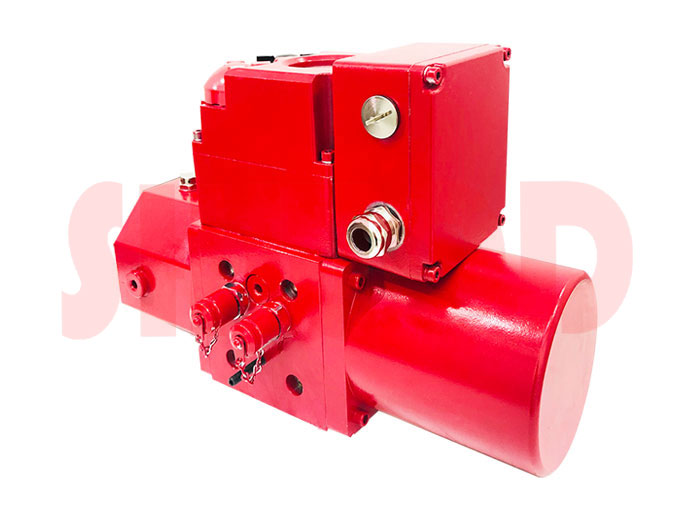

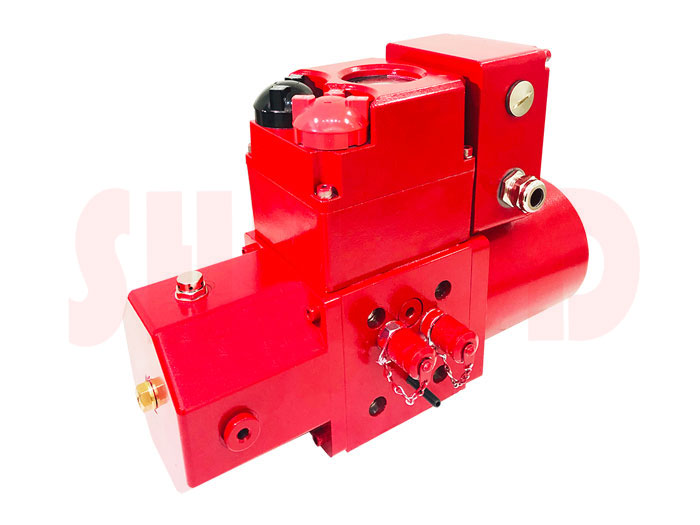

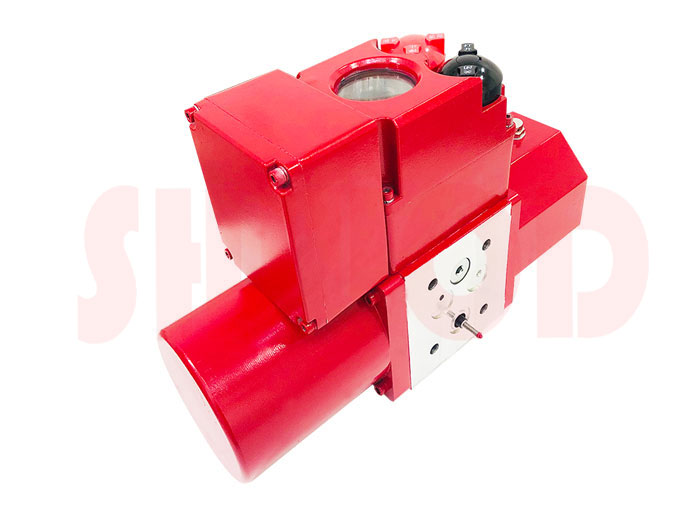

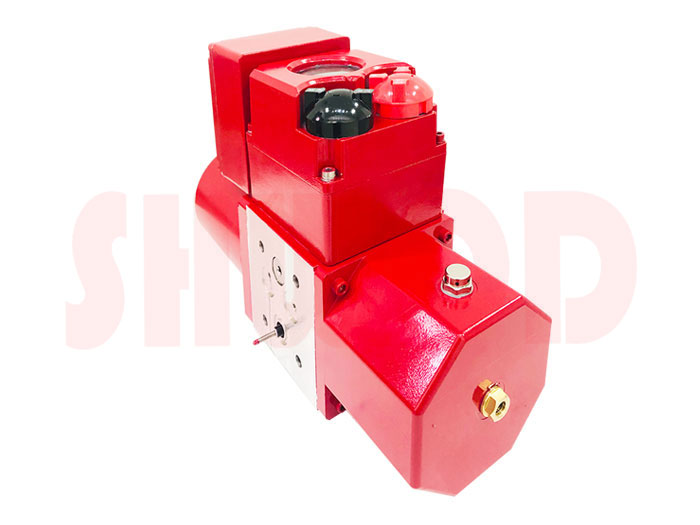

液壓動力單元

來源：上海沃電閥門科技有限公司?? 作者：電動蝶閥球閥執行器廠家?? 點擊量：1690

品牌：上海沃電
驅動能源: 電液動執行器
型號: FDQ系列
標準: 國標
壓力環境: 常壓
加工定制: 是
產品用途: 石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備

聯系客服 13917586261

液壓動力單元產品詳情

【產品概述】

液壓動力單元，又叫動力包，是一個具體而微的液壓站，常用于電液動執行器中。它是把電能轉變?yōu)橐簤耗艿膭恿υ丛?，用于對外提供指定壓力，流量，方向的高壓液壓油。液壓動力單元的特點是：體積小，便于攜帶，易標準化。動力單元由電機，液壓泵，閥塊，液壓閥，液壓油箱和其它附件組成。動力單元的功能一般需要有原理圖（咨詢廠家）來說明，其基本參數包括溢流設定壓力，額定流量等。電機參數，泵參數，電器控制參數，外形安裝尺寸要求等也會影響到動力單元的設計和制造。

【性能特點】

●通過電機正反轉，帶動雙向齒輪泵旋轉，完成兩個油路吸油/排油過程；
●設置2個溢流閥（位于底部），進行最高壓力調定，防止系統扭矩過大；

●設置2個測壓接頭，和執行器油路直接連通，可進行外接油路的壓力油和回油；

● 閥組設置有液壓鎖，可對執行器工作腔的壓力油進行保壓；

●免開蓋操作，非侵入式設計；
●死區自適應，避免振蕩；
●故障自診斷和保護

●現場操作點動和保持自適應

●遠控信號和閥位信號實時查詢

液壓動力單元結構圖

【電控系統說明】

   一、旋鈕操作說明

  紅色旋鈕為方式鈕，可在現場/停止/遠方之間切換；或在設定狀態實現菜單的保存（從停位旋到現場）和退出（從停位旋到遠方）。黑色旋鈕為操作鈕，可在現場模式進行打開或關閉操作，或在設定狀態進行加減設置?，F(xiàn)場旋鈕操作時，短時間作用為現場點動模式，當操作鈕有效作用時間超過3秒鐘后報警區顯示“bc”為自動進入現場保持模式，反向旋操作鈕或將方式鈕旋到停止，即停止動作。

  二、信號查詢（顯示屏左下角為信號查詢區）

  1、遠控信號查詢
  方式鈕旋到遠方，在顯示屏的左下角顯示接收到的遠控信號。開關型：OP代表有遠方打開；CL代表有遠方關閉；bc代表有遠方保持（多狀態并存時交替顯示）。調節型：顯示收到控制電流值或電壓值。

  2、閥位信號查詢
  方式鈕旋到現場，顯示屏左下角顯示閥位信號。閥位傳感器為電位器時顯示電阻值的百分比（d01～d99）；閥位傳感器為12位編碼器時顯示編碼值的百分比（b00～b99）；閥位傳感器為18位編碼器時顯示編碼值的千分比（000～999）

集成電控系統結構圖

三、行程標定

  1、關位標定
  停止位置旋操作鈕至關閉約3秒鐘，等到閃爍顯示字母L時松開操作鈕并將方式鈕旋到現場,此時L不再閃爍表示進入關位標定狀態?？赏ㄟ^操作鈕執行電動開或電動關動作，調整到關位后將方式鈕旋到停止再旋回現場,此時字母L閃兩次，輸出反饋電流為4mA同時驅動關位繼電器閉合并顯示0%表示關位標定完成。若方式鈕由停止旋至遠方則直接退出行程標定。

  2、開位標定
  停止位置旋操作鈕至打開約3秒鐘，等到閃爍顯示字母H時松開操作鈕并將方式鈕旋到現場,此時H不再閃爍表示進入開位標定狀態?？赏ㄟ^操作鈕執行電動開或電動關動作，調整到開位后將方式鈕旋到停止再旋回現場,此時字母H閃兩次，輸出反饋電流為20mA同時驅動開位繼電器閉合并顯示100%表示開位標定完成。若方式鈕由停止旋至遠方則直接退出行程標定。

  四、輸出電流微調

  1、4mA輸出電流微調
  停止位置旋操作鈕至關閉約10秒鐘，等到閃爍顯示字母LF時松開操作鈕并將方式鈕旋到現場再旋回停止,即進入4mA輸出電流微調狀態。此時可通過操作鈕調整輸出電流的大小，調整輸出電流達到 4mA后將方式鈕旋到現場，此時LF閃爍兩次表示4mA輸出電流微調完成。若方式鈕由停止旋至遠方則直接退出輸出電流微調狀態。

  2、20mA輸出電流微調
  停止位置旋操作鈕至打開約10秒鐘，等到閃爍顯示字母HF時松開操作鈕并將方式鈕旋到現場再旋回停止,即進入20mA輸出電流微調狀態。此時可通過操作鈕調整輸出電流的大小，調整輸出電流達到20mA后將方式鈕旋到現場，此時HF閃爍兩次表示20mA輸出電流微調完成。若方式鈕由停止旋至遠方則直接退出輸出電流微調狀態。

  五、報警信息說明（顯示屏右下角為報警區）

表4 故障代碼說明表

故障碼	故障信息	故障碼	故障信息
FA	轉向出錯	Fb	比例標定錯誤Fb閃爍3次
FC	關過矩	FO	開過矩
Fd	堵轉或其它原因導致的閥位不變化	FP	電源缺相
FS	DC4-20mA遠控信號丟失	FH	遠控開、關信號同在
FE	電機溫度開關斷開或力矩公共端開路	FF	閥位故障 (電位器開路、接線錯或編碼器故障)

【友情提示】上海沃電自動化儀表有限公司專業生產銷售各類電動蝶閥、電動球閥、電動閘閥等電動閥門、電動執行器、電液動執行器、電液動閥門、氣動閥門，上海沃電秉承“誠信為本，客戶至上”的企業宗旨，專業為您提供規格型號齊全、質量穩定、價格合理的液壓動力單元產品，歡迎前來咨詢報價。
