深海電液三通球閥
來源：上海沃電閥門科技有限公司?? 作者：電動蝶閥球閥執行器廠家?? 點擊量：1586
品牌：上海沃電
驅動能源: 電液執行器
型號: FDQ系列
標準: 國標
壓力環境: 常壓
加工定制: 是
產品用途: 石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備
驅動能源: 電液執行器
型號: FDQ系列
標準: 國標
壓力環境: 常壓
加工定制: 是
產品用途: 石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備
聯系客服 13917586261
【產品概述】
深海電液三通球閥采用三通球閥+智能型角行程電液執行器置于水下管道上，設備電機、液壓泵、集成閥組等元件，僅通過電纜即可對閥門開度進行控制。閥門材質采用316L不銹鋼，深海電液執行器外殼為316L不銹鋼，齒輪齒條為雙相不銹鋼2507，電控箱及液壓泵站外殼為鋁合金硬質陽極氧化+油漆處理，常用于深海中。

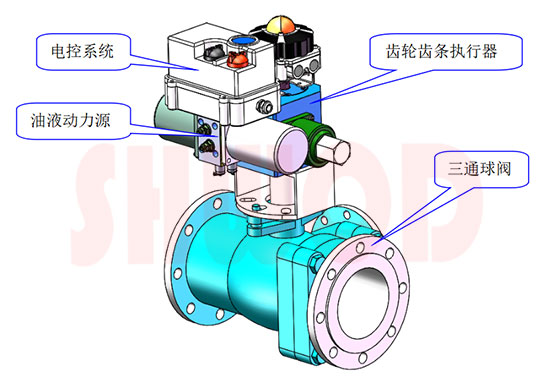

智能型電液動三通球閥結構示意圖
【技術方案】
1、集成一體化設計，自帶電液動力源、執行器和電控箱，體積小無需外接液壓管路，通過電纜可控制閥門開度；
2、模塊化設計，可以靈活組合不同功能和規格，滿足負載和實際工況的要求；
3、靈活的安裝方式，即可整體安裝，也可分體式安裝，適應復雜的現場情況；
4、采用雙向泵做動力源，系統回路簡單，可靠性高，功耗小，維護成本低；
5、液壓動力傳輸，輸出力矩大，傳遞效率高，可過力矩保護；
6、就地控制和遠程控制；
7、多種電制和電源可選，寬環境溫度適應范圍；
8、全開、全關和閥位狀態反饋功能；
9、停止運行時鎖定原位，失電時鎖定原位。
2、模塊化設計，可以靈活組合不同功能和規格，滿足負載和實際工況的要求；
3、靈活的安裝方式，即可整體安裝，也可分體式安裝，適應復雜的現場情況；
4、采用雙向泵做動力源，系統回路簡單，可靠性高，功耗小，維護成本低；
5、液壓動力傳輸，輸出力矩大，傳遞效率高，可過力矩保護；
6、就地控制和遠程控制；
7、多種電制和電源可選，寬環境溫度適應范圍；
8、全開、全關和閥位狀態反饋功能；
9、停止運行時鎖定原位，失電時鎖定原位。

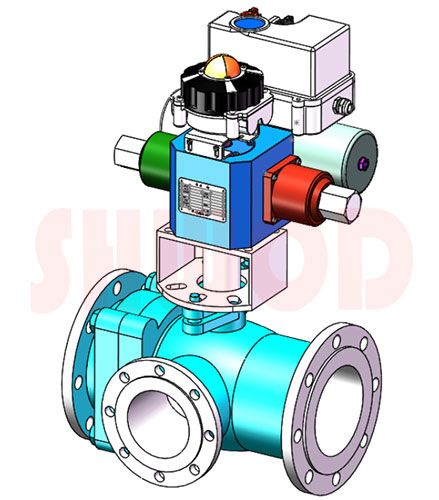

各部分組成示意圖
【使用工況】
1、浸沒于海水中，水下可達30米；
2、三通球閥，DN150通徑，壓力1.6MPa；
3、數量8臺，智能型，可4-20mA信號控制閥門開度。
2、三通球閥，DN150通徑，壓力1.6MPa；
3、數量8臺，智能型，可4-20mA信號控制閥門開度。

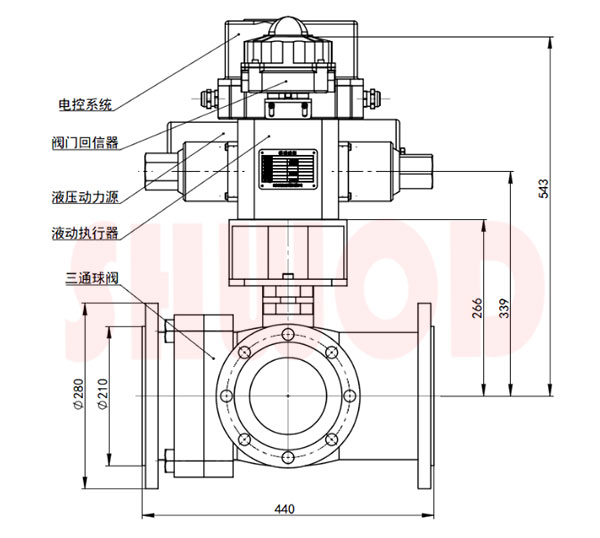

【外形尺寸】
注：本尺寸為參考外形尺寸，后續本公司會提供正式圖紙雙方簽字確認。
| mm | in |
PN16 配置 |
ΦD1 | φD2 | φD3 | φD4 | N | φD5 | L | L1 | L2 | H1 | H2 | B1 | B2 |
| DN15 | 1/2” | FDQ-40 | 90 | 60 | 35 | 15 | 4 | 19 | 108 | 12 | 290 | 48 | 110 | 75 | 54 |
| DN20 | 3/4” | 100 | 70 | 43 | 20 | 117 | 13 | 53 | 59 | ||||||
| DN25 | 1” | 110 | 80 | 51 | 25 | 127 | 15 | 64 | 64 | ||||||
| DN32 | 1 1/4” | 115 | 89 | 64 | 32 | 140 | 16 | 72 | 70 | ||||||
| DN40 | 1 1/2” | 125 | 98 | 73 | 40 | 165 | 18 | 77 | 83 | ||||||
| DN50 | 2” | 150 | 121 | 92 | 50 | 178 | 20 | 85 | 89 | ||||||
| DN65 | 2 1/2” | FDQ-50 | 180 | 140 | 105 | 65 | 190 | 23 | 350 | 106 | 115 | 88 | 95 | ||
| DN80 | 3” | 190 | 152 | 127 | 80 | 203 | 24 | 121 | 102 | ||||||
| DN100 | 4” | 230 | 191 | 157 | 100 | 8 | 23 | 229 | 24 | 143 | 115 | ||||
| DN125 | 5” | FDQ-63 | 255 | 216 | 186 | 125 | 356 | 24 | 439 | 183 | 152 | 105 | 178 | ||
| DN150 | 6” | 280 | 241 | 216 | 150 | 394 | 26 | 201 | 197 | ||||||
| DN200 | 8” | 345 | 298 | 267 | 200 | 457 | 29 | 252 | 229 |
